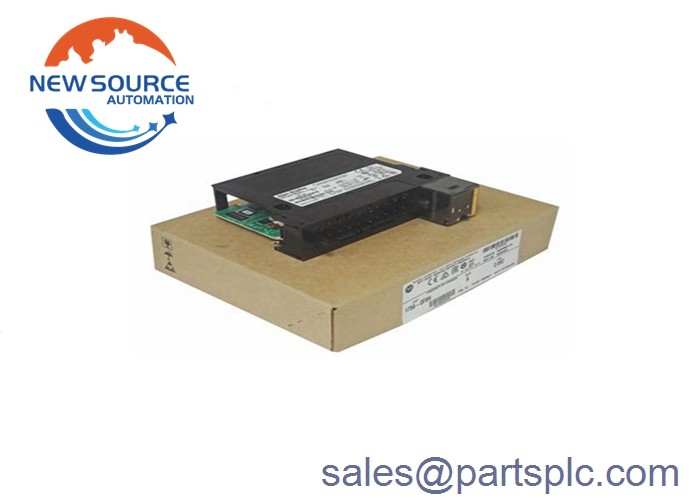

নতুন কারখানা সিলড 1756-OF8H SER একটি কন্ট্রোললজিক্স হার্ট অ্যানালগ আউটপুট মডিউল

1756-OF8H

1756-OF8H হল ControlLogix কন্ট্রোলার প্ল্যাটফর্মের একটি এনালগ আউটপুট মডিউল। এই মডিউলটিতে প্রধানত আট (8) ভোল্টেজ বা বর্তমান আউটপুট চ্যানেল রয়েছে,0-20 mA এবং 4-20 mA বর্তমান আউটপুট সংকেত এবং +/-10VDC ভোল্টেজ আউটপুট সংকেতগুলির জন্য কনফিগারযোগ্য. 1756-OF8H এর সমস্ত সংকেত পরিসরে 15-16 বিটের একটি মডিউল রেজোলিউশন রয়েছে। এটি R-Ladder DAC ব্যবহার করে অভ্যন্তরীণ ডিজিটাল থেকে অ্যানালগ রূপান্তরকারী (DAC) সহ আসে,ইন্টিজার মোডের ডেটা ফরম্যাটের সাথে অনুপস্থিত কোডগুলির সাথে এককতা রূপান্তর পদ্ধতি (বামটি যুক্তিযুক্ত), 2 s সম্পূরক) IEEE 32-বিট ফ্লোটিং-পয়েন্ট। এই মডিউলটি একটি 1756 ControlLogix চ্যাসিতে ইনস্টল করা হয় এবং শুধুমাত্র একটি একক স্লট দখল করে।এটি একটি স্থানীয় আইও মডিউল এবং দূরবর্তী I / O মডিউল উপাদান হিসাবে কাজ করতে পারেন. সিগন্যাল তারের সমাপ্তির জন্য, এই মডিউলটি একটি অপসারণযোগ্য টার্মিনাল ব্লক (আরটিবি) সহ আসে। এই আরটিবি ব্যবহারকারীর সংজ্ঞায়িত যান্ত্রিক আরটিবি কীিং সহ 1756-টিবিএনএইচ বা 1756-টিবিএসএইচ দ্বারা প্রতিস্থাপিত হতে পারে।1756-টিবিএনএইচ ব্যবহার করার সময় প্রযোজ্য তারের আকার 0.33-2.1 মিমি2 (22-14 এডব্লিউজি) একক তারের সংযোগের জন্য এবং 0.33...1.3 মিমি2 (22...16 এডব্লিউজি) ডাবল তারের সংযোগের জন্য। 1756-টিবিএসএইচ শুধুমাত্র একক তারের সংযোগ সমর্থন করে এবং তারের 0.33...1 এর জন্য ডিজাইন করা হয়েছে।3 মিমি2 (22...16 AWG) তারের আকার. 1756-OF8H এর একটি অবিচ্ছিন্ন বিচ্ছিন্নতা ভোল্টেজ রেটিং 50V। মডিউল বিচ্ছিন্নতা শুধুমাত্র ব্যাকপ্লেনে আউটপুট চ্যানেলগুলির মধ্যে। প্রতিটি আউটপুট চ্যানেল পৃথক বিচ্ছিন্নতার সাথে আসে না।অতিরিক্তভাবে, মডিউল এর ওপেন সার্কিট ডিটেকশন সময় শুধুমাত্র বর্তমান কনফিগারেশনের জন্য উপলব্ধ যখন সর্বোচ্চ ওভারভোল্টেজ সুরক্ষা +/- 24 VDC হয়।

1756-OF8H ControlLogix ভোল্টেজ / বর্তমান অ্যানালগ আউটপুট মডিউল একটি অ্যানালগ আউটপুট মডিউল যা প্রতি মডিউল প্রতি একক হার্ট মডেম সঙ্গে 8 ভোল্টেজ বা বর্তমান আউটপুট আছে।এটির একটি নির্বাচনযোগ্য ভোল্টেজ / বর্তমান সংকেত পরিসীমা -10.4336-10.4336V এবং 0-21.2916mA. 1756-OF8H এর একটি সামগ্রিক আউটপুট রেটিং +/- 10V বা 0-20mA এবং সমস্ত ব্যাপ্তির জন্য 15-16 বিটের সংকেত রেজোলিউশন রয়েছে।এছাড়াও এটি একটি ব্যাকপ্লেইন বর্তমান 230 mA @ 5 এর ড্র.1 ভিডিসি এবং 230 এমএ @ 24 ভিডিসি, মোট ব্যাকপ্লেন শক্তি 6.54W। এটিতে 16.78 বিটিইউ / ঘন্টা তাপ অপচয় এবং 4.92W এর শক্তি অপচয় রয়েছে।1756-OF8H একটি বিচ্ছিন্নতা ভোল্টেজ আছে 50V 1500V এসি 60s জন্য আউটপুট চ্যানেল এবং ব্যাকপ্লেন মধ্যে মূল বিচ্ছিন্নতা পরীক্ষা সঙ্গে.

1756-OF8H, অন্যান্য অ্যানালগ I/O মডিউলের বিপরীতে, ওপেন সার্কিট ডিটেকশন সরবরাহ করে এবং একটি মান যা 0.1 এমএ এর নীচে সেট করা আবশ্যক একটি সার্কিট সনাক্তকরণের সময় আছে।হার্ট ছাড়াই এর বর্তমান স্থিতিশীল সময় ২৩ মিমি এর নিচে।, এবং HART এর সাথে 37ms এর নীচে এবং এর ভোল্টেজ স্থিতিশীল সময় 8.5ms থেকে 95% পর্যন্ত প্রতিরোধী লোডের সাথে। এটির ক্যালিব্রেশন নির্ভুলতা (হার্ট ছাড়াই) 0.1% (ভোল্টেজ) এবং 0.1% (ভোল্টেজ) ।15% (বর্তমান) এবং এর স্ট্যান্ডার্ড ক্যালিব্রেশন ব্যবধান প্রায় 12 মাস. 1756-OF8H এর একটি অফসেট ড্রিফ্ট 100 V / ডিগ্রি সেলসিয়াস বা 200nA / ডিগ্রি সেলসিয়াস এবং মডিউলের একটি সামগ্রিক মডিউল ত্রুটি 0.15% (ভোল্টেজ) বা 0.3% (বর্তমান) । এটি একটি T4 উত্তর আমেরিকা, ATEX,এবং আইইসি তাপমাত্রা কোড1756-OF8H ′s এর অপারেটিং তাপমাত্রা 0 ডিগ্রি সেলসিয়াস থেকে 60 ডিগ্রি সেলসিয়াস পর্যন্ত 5-95% অ-কন্ডেনসিং আপেক্ষিক আর্দ্রতার মধ্যে রয়েছে।
