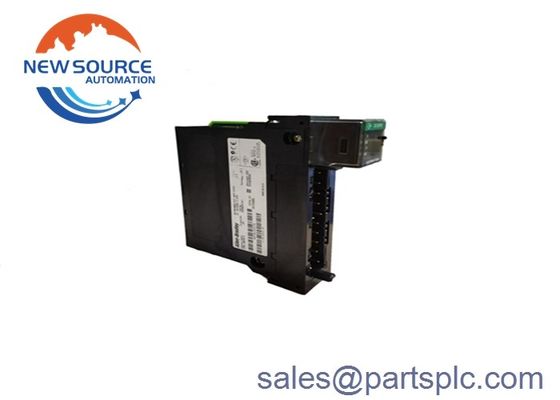

নতুন কারখানা সিল AB 1756-IF16 SER A ControlLogix 16 Pt ইনপুট মডিউল 1756IF16

১৭৫৬-আইএফ১৬

১৭৫৬-আইএফ১৬ একটি কন্ট্রোললগিক্স এনালগ ইনপুট মডিউল। এই মডিউলটি বর্তমান এবং ভোল্টেজ সিগন্যাল যেমন ±১০ ভি, ০-১০ ভি, ০-৫ ভি এবং ০-২০ এমএ গ্রহণ করে।এই মডিউলটি সিগন্যাল ওয়্যারিং কনফিগারেশনের তিনটি (3) ধরনের সমর্থন করে যেমন একক-শেষ, ডিফারেনশিয়াল এবং হাই-স্পিড ডিফারেনশিয়াল ওয়্যারিং। সমর্থিত ওয়্যারিং কনফিগারেশনগুলির মধ্যে, একক-শেষের ওয়্যারিং শব্দগুলির প্রতি সবচেয়ে সংবেদনশীল এবং একটি সাধারণ ভিত্তিযুক্ত সংকেতগুলির সাথে ব্যবহার করা উচিত।শব্দ সংবেদনশীলতা বৃদ্ধি জন্য, ডিফারেনশিয়াল ওয়্যারিং পদ্ধতি ব্যবহার করা হয় যখন ইনপুট সিগন্যালগুলির তুলনায় দ্রুত ডেটা আপডেটের প্রয়োজন এমন সিস্টেমে উচ্চ-গতির ডিফারেনশিয়াল ওয়্যারিং ব্যবহার করা হয়।

একক-শেষ তারের সঙ্গে, মডিউল একটি ষোল (16) চ্যানেল এনালগ ইনপুট মডিউল হয়ে যায়। একইভাবে,মডিউলটি ডিফারেনশিয়াল ওয়্যারিংয়ের সাথে ব্যবহৃত হলে আট (8) চ্যানেল অ্যানালগ ইনপুট মডিউলে হ্রাস করা হয়এছাড়াও, মডিউলটি যখন উচ্চ গতির ডিফারেনশিয়াল তারের মতো তারযুক্ত হয় তখন মডিউলটি একটি চার (4) চ্যানেলের অ্যানালগ ইনপুট মডিউল হয়ে যায়।

1756-IF16 এর স্বতন্ত্র রেজোলিউশন হল 320 μV/count (15 বিট + সাইন বাইপোলার) @ ±10.25V ইনপুট পরিসীমা; 160 μV/count (16 বিট) @ 0-10.25V ইনপুট পরিসীমা; 80 μV/count (16 বিট) @ 0-5.125V ইনপুট পরিসীমা এবং 0.32 μA/count (16 বিট) @ 0-20.5 mA। এই মডিউলের স্ক্যান সময় রয়েছে যা একক-শেষের জন্য 16-488 এমএস; ডিফারেনশিয়াল ওয়্যারিংয়ের সাথে 8-244 এমএস এবং উচ্চ-গতির ডিফারেনশিয়াল ওয়্যারিংয়ের সাথে 5-122 এমএস।এটিতে সিগমা-ডেল্টা পদ্ধতি ব্যবহার করে একটি অন্তর্নির্মিত অ্যানালগ-ডিজিটাল রূপান্তরকারী সার্কিট রয়েছে. রূপান্তরিত ডেটা পূর্ণসংখ্যা মোড অনুসরণ করে সংরক্ষণ করা হয় (বাম যুক্তিসঙ্গত, 2s সম্পূরক) আইইইইই 32-বিট ভাসমান বিন্দু ডেটা ফর্ম্যাট। এই মডিউলটির ক্যালিব্রেটেড নির্ভুলতা 0 এর চেয়ে ভাল।ইনপুট ভোল্টেজের জন্য পরিসীমা 05% এবং 0বর্তমান ইনপুট জন্য পরিসরের.15%।

1756-IF16 ব্যবহারকারীর এবং অ্যাপ্লিকেশনের প্রয়োজনীয়তার উপর নির্ভর করে তিনটি ভিন্ন পদ্ধতি ব্যবহার করে তারযুক্ত হতে পারে যেমন একক-শেষ তারের, ডিফারেনশিয়াল তারের,এবং হাই-স্পিড মোড ডিফারেনশিয়াল ওয়্যারিং. একক-সমাপ্ত তারের পদ্ধতি সেরা যখন সমস্ত ইনপুট ডিভাইস একটি সাধারণ স্থল আবদ্ধ করা হয়। এটি পার্থক্য পেতে সিগন্যাল ইনপুট থেকে সিগন্যাল গ্রাউন্ডের একপাশে তুলনা করার জন্য,যা তারপর মডিউল দ্বারা নিয়ামক জন্য ডিজিটাল তথ্য উৎপন্ন ব্যবহার করা হয়যখন অ্যাপ্লিকেশনগুলির একটি সাধারণ ভিত্তি নেই বা পৃথক সংকেত জোড়া থাকতে পারে, তখন ডিফারেনশিয়াল ওয়্যারিং পদ্ধতি ব্যবহার করার পরামর্শ দেওয়া হয়।এই তারের পদ্ধতিটি এমন পরিবেশের জন্যও যেখানে উন্নত গোলমাল প্রতিরোধের প্রয়োজন হয়ডিফারেনশিয়াল মোডে চ্যানেলগুলি একে অপরের থেকে সম্পূর্ণ বিচ্ছিন্ন নয়।একটি চ্যানেল অন্য চ্যানেলের পাঠকে প্রভাবিত করতে পারে যদি একাধিক ডিফারেনশিয়াল ইনপুট সিগন্যালের বিভিন্ন ভোল্টেজ সাধারণ রেফারেন্স থাকে. যখন এটি ঘটে, ব্যবহারকারীদের বিভিন্ন মডিউলগুলিতে ইনপুটটি তারযুক্ত করা উচিত বা বিচ্ছিন্ন ইনপুট মডিউলটির সাথে বিচ্ছিন্ন ইনপুট মডিউলটি প্রতিস্থাপন করা উচিত। এই মোডে 8 টি সংযোগ অনুমোদিত। অবশেষে,হাই-স্পিড মোড ডিফারেনশিয়াল ওয়্যারিং পদ্ধতি সর্বোচ্চ সম্ভাব্য ডেটা আপডেটের অনুমতি দেয়. তবে ব্যবহারকারীদের উচ্চ গতির মোড ব্যবহার করতে সক্ষম হওয়ার জন্য কিছু শর্ত প্রয়োজন। প্রথমত, এটি ডিফারেনশিয়াল ওয়্যারিং পদ্ধতি ব্যবহার করে। দ্বিতীয়ত, এটি একটি উচ্চ গতির মোড ব্যবহার করে।যখন এই মোডে মডিউলের প্রতি চারটি চ্যানেলের মধ্যে কেবল একটি ব্যবহার করা যেতে পারে. 1756-আইএফ 16 মডিউলের শক্তি খরচ 2.3 ওয়াট এবং এর মোট ব্যাকপ্লেন শক্তি 2.33 ওয়াট। ইনপুট পরিসীমা ± 10 ভোল্ট, 0 থেকে 10 ভোল্ট, 0 থেকে 5 ভোল্ট, বা 0 থেকে 20 এমএ।

এই মডিউলটির 5.1 ভোল্ট এ বর্তমান ড্র 150 এমএ, বা 24 ভোল্ট এ 65 এমএ। ব্যাকপ্লেনের ভোল্টেজ এবং বর্তমান রেটিং 5.1 ভোল্ট ডিসি, সর্বাধিক 150 এমএ এবং সর্বাধিক 24 ভোল্ট ডিসি 65 এমএ.ইনপুট বর্তমানের পরিসীমা 4 থেকে 20 এমএ এবং ইনপুট ভোল্টেজ পরিসীমা -10 থেকে 10 ভোল্ট এবং 100VA এর মধ্যে সীমাবদ্ধ। ভোল্টেজ শক্তি অপচয় প্রায় 2.3 ওয়াট এবং বর্তমান শক্তি অপচয় 3.9 ওয়াট। ভোল্টেজের জন্য তাপ অপচয় 7.84 BTU / ঘন্টা এবং বর্তমানের জন্য 13.3 BTU / ঘন্টা। এটিতে 30 ভোল্ট ডিসি (ভোল্টেজ) এবং 8 ভোল্ট ডিসি (বর্তমান) এর সর্বাধিক ওভারভোল্টেজ সুরক্ষা রয়েছে।
