অ্যালেন ব্র্যাডলি ১৭৪৬-আইএনটি৪ এসএলসি ৫০০ আইসোলেটেড থার্মোকপল / এমভি এনালগ ইনপুট মডিউল

1746-INT4

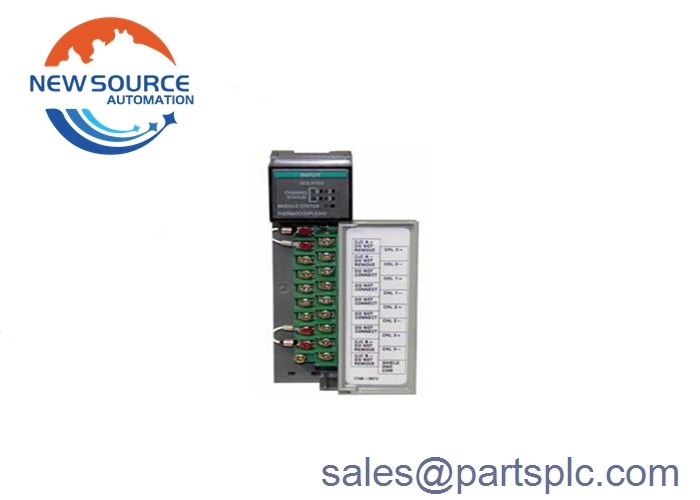

1746-INT4 SLC 500 আইসোলেটেড থার্মোকপল/এমভি এনালগ ইনপুট মডিউল

1746-INT4 SLC 500 Thermocouple/mV Isolated Input Module by is an SLC 500 module which stores digitally-converted thermocouple and analog millivolt (mV) data for future retrieval by any SLC 500 processorএটিতে থার্মোকপল এবং এমভি সেন্সরগুলির জন্য চার (4) ইনপুট চ্যানেল রয়েছে। এটিতে 5 ভি ডিসিতে 110 এমএ এবং 24 ভি ডিসিতে 85 এমএ ব্যাকপ্লেন বর্তমান এবং 0.6W এর সামগ্রিক ব্যাকপ্লেন পাওয়ার রেটিং রয়েছে।এটা চার (4) স্বতন্ত্রভাবে বিচ্ছিন্ন ইনপুট চ্যানেল যে এছাড়াও ব্যাকপ্লেন থেকে বিচ্ছিন্ন হয় এবং এটি একটি Sigma-ডেল্টা এডিসি মডুলেশন রূপান্তর পদ্ধতি ব্যবহার করেএটি একটি নিম্ন পাস ডিজিটাল ফিল্টার সঙ্গে একটি এনালগ ফিল্টার ব্যবহার করে এবং টার্মিনালের মধ্যে 60 Hz এ 60 dB এর বেশি একটি স্বাভাবিক প্রত্যাখ্যান মোড আছে।এটিতে 1kΩ ভারসাম্যহীনতার সাথে ইনপুট এবং চ্যাসি গ্রাউন্ডের মধ্যে 120dB এর চেয়ে বেশি একটি সাধারণ প্রত্যাখ্যান মোড রয়েছে এবং 8Hz চ্যানেল ব্যান্ডউইথ রয়েছে১৭৪৬-আইএনটি-৪ এর ক্ষেত্রে মাঠের ক্যালিব্রেশন প্রয়োজন এবং প্রতি বছর অন্তত একবার এটি করা উচিত।

এটি চ্যানেল-টু-চ্যানেল এবং চ্যানেল-টু-ব্যাকপ্লেনের মধ্যে 1000V ট্রানজিয়েন্ট বা 150V এসিতে পরীক্ষিত বিচ্ছিন্নতা সরবরাহ করে।এটিতে 5 টি এলইডি সূচক রয়েছে যার মধ্যে 4 টি প্রতিটি চ্যানেলের অবস্থা এবং একটি মডিউলগুলির অবস্থা নির্দেশ করেএটিতে নির্বাচিত বি, সি, ডি, ই, জে, কে, এন, আর, এস, এবং টি থার্মোকপল ইনপুট টাইপ এবং 50-50 এমভি ডিসি এবং 100-100 এমভি ডিসি এনালগ ইনপুট রয়েছে।এটির ইনপুট ইম্পেড্যান্স 10 মেগা ওহমের বেশি এবং 20 এনএ ওপেন সার্কিট সনাক্তকরণ সরবরাহ করেএটিতে সবচেয়ে খারাপ সার্কিট ক্ষেত্রে 600ms এর ধাপ প্রতিক্রিয়া সময় রয়েছে এবং মডিউলের সামগ্রিক নির্ভুলতা ইনপুট-টাইপ নির্ভরশীল।এর অপারেটিং তাপমাত্রা 0-60 ডিগ্রি থেকে যায়. সেলসিয়াস (32-140 ডিগ্রি ফারেনহাইট) 5-95% অ-কন্ডেনসিং আর্দ্রতায় এবং সিই, সিএসএ এবং ইউএল-সার্টিফাইড।

১৭৪৬-আইএনটি৪ একটি চার (4) চ্যানেল থার্মোকপল / এমভি এনালগ ইনপুট মডিউল। এই মডিউলটি এসএলসি ৫০০ প্রোগ্রামযোগ্য লজিক কন্ট্রোলার (পিএলসি) প্ল্যাটফর্মের জন্য ব্যবহৃত হয়।এই মডিউল Thermocouple সেন্সর টাইপ সি সঙ্গে সামঞ্জস্যপূর্ণ, ডি, জে, কে, টি, ই, আর, এস, বি এবং এন। এটি -১০০ থেকে ১০০ এমভি ডিসি পরিসরের এমভি সিগন্যালের সাথেও ব্যবহার করা যেতে পারে।

এই মডিউলটি -270 থেকে 1820 ডিগ্রি সেলসিয়াস তাপমাত্রা পরিসীমা সহ অ্যাপ্লিকেশনগুলিতে ব্যবহার করা যেতে পারে। প্রতিটি থার্মোকপলটির একটি নির্দিষ্ট ভিন্ন পরিসীমা রয়েছে যা পরম পরিসরের মধ্যে রয়েছে। অতিরিক্তভাবে,অপারেবল এমভি সিগন্যাল ভোল্টেজ -50 থেকে 50 এমভি এবং -100 থেকে 100 এমভি যা সাধারণত সিগন্যাল ট্রান্সডুসার থেকে আসে. এই মডিউলটি আইপিটিএস 68 স্ট্যান্ডার্ড, এনবিএস এমএন 125 এবং এনবিএস এমএন 161 এর থার্মোকপল রৈখিকতা অনুসরণ করে। এটিতে কোল্ড জংশন কমপেনশন টার্মিনালও রয়েছে যা নির্ভুলতা ±1.5 °C (34.7 °F) সক্ষম করে,0... 70 °C (32...158 °F)এটিতে ব্যবহারকারী নির্বাচনযোগ্য তাপমাত্রা স্কেল রয়েছে °C বা °F এবং 0.1 °C বা 0.1 °F এবং মিলিভোল্ট স্কেল 0.1 এমভি বা 0.01 এমভি।

নিরাপদ অপারেশন জন্য, মডিউলটি ওপেন সার্কিট সনাক্তকরণও দিয়ে সজ্জিত। যখন মডিউল এর কোন চ্যানেলে ওপেন সার্কিট সনাক্ত করা হয়,তাপমাত্রা সূচক সর্বোচ্চ উপরের এবং নিম্ন স্তরের মান বা শূন্য (0) মান প্রদর্শন করতে পারে. This allows quick and visual evaluation of the quality of input signal received by the module which may be used by any Human Machine Interface (HMI) or Supervisory Control and Data Acquisition (SCADA) system as reference for a faulted input.
